Ako dodávateľ Y Big AC Motors sa často stretávam s otázkami o metódach chladenia týchto výkonných strojov. Pochopenie mechanizmov chladenia je rozhodujúce pre zabezpečenie optimálneho výkonu a dlhovekosti motorov. V tomto blogovom príspevku sa ponorím do rôznych metód chladenia, ktoré sa používajú v Y Big AC Motors a vysvetlím ich význam.
Prečo je chladenie nevyhnutné pre veľké striedavé motory

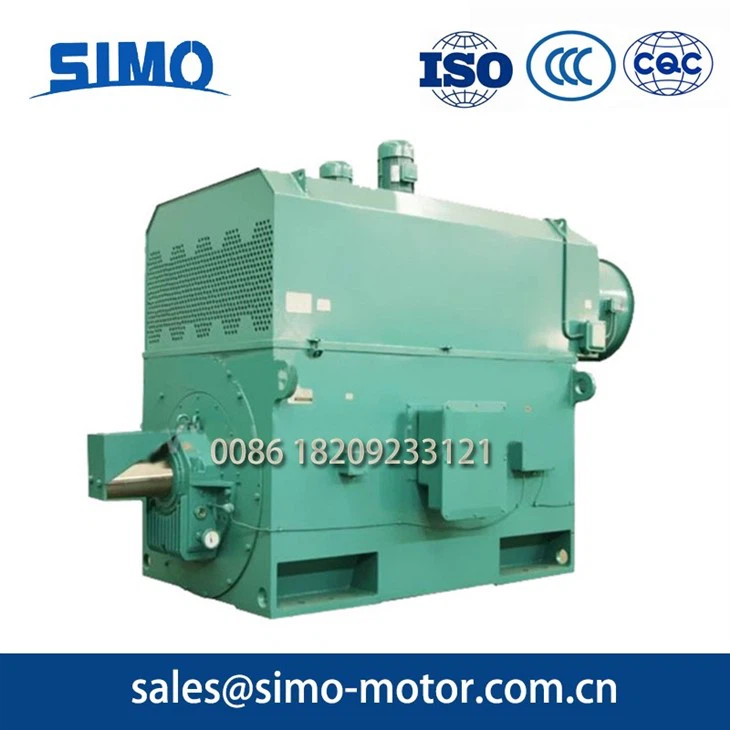

Veľké motorové motory, napríkladElektrické motory YKK 6KV Stredné napätie,YRKK 630 - 10 - 1 000 kWaYKK - 450 10 kV HV elektrický motor, počas prevádzky generujte značné množstvo tepla. Toto teplo je produktom elektrických a mechanických strát v motore. Ak nie je správne rozptýlené, nadmerné teplo môže viesť k niekoľkým problémom vrátane:
- Znížená účinnosť: Vysoké teploty môžu zvýšiť odpor vinutia motora, čo vedie k vyššej spotrebe energie a nižšej celkovej účinnosti.
- Degradácia izolácie: Izolačné materiály použité v motore sa môžu v priebehu času zhoršiť, keď sú vystavené vysokým teplotám. To môže viesť k krátkym obvodom a zlyhaniu motora.
- Mechanické namáhanie: Tepelná expanzia v dôsledku tepla môže spôsobiť mechanické napätie na komponentoch motora, ako sú hriadeľ, ložiská a stator. To môže mať za následok predčasné opotrebenie a zníženie spoľahlivosti.
Bežné metódy chladenia pre y veľké striedavé motory
1. Chladenie vzduchu
Chladenie vzduchu je jednou z najbežnejších a najjednoduchších metód používaných v Y Big AC Motors. Existujú dva hlavné typy chladených systémov vzduchu:
Self - Ventilovaný (IC411)
V systéme vetranom na samostatne je motor vybavený postaveným ventilátorom, ktorý je priamo pripojený k hriadele motora. Keď sa motor otáča, ventilátor čerpá do okolitého vzduchu a fúka ho na vonkajší povrch motora, konkrétne stator a rotor. Teplo sa prenáša z komponentov motora do vzduchu a vyhrievaný vzduch sa potom vylučuje z motora.
Táto metóda je náklady - efektívne a relatívne ľahko udržiavateľné. Jeho chladiaca kapacita je však obmedzená a je vhodnejšia pre menšie až stredné motory alebo motory pracujúce v relatívne chladných prostrediach.
Nútené - vetrané (IC416)
Nútený - vetraný systém používa externý ventilátor na dodanie vyššieho objemu vzduchu do motora. Tento externý ventilátor môže byť napájaný nezávisle alebo pomocným motorom. Poskytnutím väčšieho prietoku vzduchu môže nútené vetranie dosiahnuť efektívnejšie chladenie v porovnaní so samostatnou ventiláciou. Je to obzvlášť užitočné pre väčšie motory alebo motory pracujúce pri ťažkých zaťaženiach, kde je generovanie tepla vyššia.
2. Vodné chladenie
Vodné chladenie je efektívnejšou metódou na rozptyl tepla, najmä vo veľkých veľkých striedavých motoroch.
Chladenie vody (IC81W)
V chladiacich systémoch vody je okolo statora motora ovinutá voda naplnená bunda. Voda sa šíri cez plášť a absorbuje teplo z povrchu statora. Vyhrievaná voda sa potom odošle na výmenník tepla, kde uvoľňuje teplo do okolitého vzduchu alebo chladiacej veže.
Chladenie vody - plášť poskytuje vynikajúce schopnosti prenosu tepla v dôsledku vysokej špecifickej tepelnej kapacity vody. Môže udržiavať motor pri relatívne nízkej a stabilnej teplote, dokonca aj za podmienok vysokého zaťaženia. Tento systém však vyžaduje spoľahlivý prívod vody a správny systém úpravy vody, aby sa zabránilo korózii a škálovaniu vo vodnom plášti.
Voda - chladené výmenníky tepla (IC611/IC616)
V tejto konfigurácii je motor vzduch - ochladený ventilátorom, ale horúci vzduch je nasmerovaný cez vodu - chladený výmenník tepla. Výmenník tepla obsahuje sériu skúmaviek, cez ktoré sa šíri voda. Keď horúci vzduch prechádza cez skúmavky, teplo sa prenáša zo vzduchu do vody.
Táto metóda kombinuje výhody chladenia vzduchu a chladenia vody. Je flexibilnejšia ako chladenie vody - bunda a dá sa ľahko dodatočne vybaviť do existujúcich motorov.
3. Olejové chladenie
Olejové chladenie je ďalšou možnosťou pre vysoké - Power y Big AC Motors.
Olej - ponorené chladenie
V motore ponoreného oleja sú stator a rotor úplne ponorené do dielektrického oleja. Olej pôsobí ako izolátor aj chladivo. Keď motor pracuje, teplo sa prenáša z komponentov motora do oleja. Vyhrievaný olej sa potom šíri cez výmenník tepla, kde sa ochladí pred návratom do motora.
Oil chladenie poskytuje vynikajúce vlastnosti rozptylu tepla a elektrické izolácie. Vyžaduje si však komplexný systém manipulácie s olejom vrátane olejových čerpadiel, filtrov a skladovacích nádrží. Okrem toho je potrebné pravidelne monitorovať a vymeniť ropu, aby sa zabezpečila jeho účinnosť.
Faktory ovplyvňujúce výber metódy chladenia
Pri výbere metódy chladenia pre veľký motor AC je potrebné zvážiť niekoľko faktorov:
- Veľkosť motora a hodnotenie energie: Väčšie a výkonnejšie motory vytvárajú viac tepla a zvyčajne vyžadujú efektívnejšie metódy chladenia, ako je chladenie vody alebo oleja.
- Prevádzkové prostredie: Motory pracujúce v horúcom, prašnom alebo vlhkom prostredí môžu vyžadovať robustnejšie chladiace roztoky. Napríklad v horúcom a suchom prostredí nemusí stačiť chladenie vzduchu a lepšou voľbou môže byť chladenie vody.
- Náklady a údržba: Rôzne metódy chladenia majú rôzne počiatočné náklady a požiadavky na údržbu. Chladenie vzduchu je vo všeobecnosti najdôležitejšie - efektívne a najjednoduchšie sa udržiavať, zatiaľ čo systémy chladenia vody a ropy sú drahšie a vyžadujú zložitejšie postupy údržby.
- Požiadavky na hluk: Niektoré metódy chladenia, ako napríklad nútené chladenie vzduchu, môžu generovať značné množstvo hluku. V aplikáciách, kde je hluk problémom, môžu byť preferované tichšie možnosti chladenia, napríklad chladenie vody.
Záver
Metóda chladenia veľkého striedavého motora zohráva dôležitú úlohu pri výkone, efektívnosti a spoľahlivosti. Ako dodávateľ ponúkame celý rad motorov s rôznymi možnosťami chladenia, ktoré uspokoja rôzne potreby našich zákazníkov. Či už potrebujete samostatne vetraný motor pre malú aplikáciu v mierke alebo vodu chladený motor pre priemyselný proces s vysokým výkonom, máme pre vás správne riešenie.
Ak máte záujem dozvedieť sa viac o našich veľkých motoroch Y alebo potrebujete pomoc pri výbere vhodnej metódy chladenia pre vašu konkrétnu aplikáciu, neváhajte nás kontaktovať. Zaviazali sme sa poskytovať vysoko kvalitné výrobky a profesionálnu technickú podporu, aby sme zaistili úspech vašich projektov.
Odkazy
- Príručka elektrického motora, druhé vydanie. Autor: Tje Miller.
- Štandardné IEC 60034 - 6: Rotujúce elektrické stroje - časť 6: Metódy chladenia (kód IC).
